自动化设备导轨选型指南：导柱导套配合精度与安装规范
自动化设备中，导轨与导柱导套的配合精度直接决定设备运行稳定性与使用寿命。很多设备故障并非源于核心部件损坏，恰恰是导轨系统选型不当或安装误差累积所致。本文从实际生产角度，梳理选型与安装中的关键控制点。
一、配合精度等级怎么定？先看工况再谈公差
导柱与导套的配合间隙，业内常用H7/g6、H6/g5或更紧的H6/h5。很多人误以为间隙越小精度越高，实则不然——热膨胀、润滑膜厚度、往复频率都会改变实际配合状态。以活塞杆驱动的冲压设备为例，若频率超过60次/分钟，建议选用H7/g6配合，预留0.01～0.02mm径向间隙，避免高温抱死；而精密检测设备则可用H6/h5，间隙控制在0.005mm以内。
直线轴承与导轨的选型逻辑不同，它更关注滚珠排列方式和预压等级。轻载高速场景选普通游隙，重载或高刚性需求则选轻微预压（C2级）。切记：预压并非越紧越好，过大的预压会导致滚珠磨损加速，运行噪音飙升。
二、安装规范六步法，一步错步步错
- 基准面清理：安装面平面度须≤0.02mm/m，去毛刺并涂抹薄层防锈油，禁止用砂纸打磨基准面。
- 导柱预装：先固定导柱，用百分表打表，径向跳动控制在0.01mm以内，再锁紧螺栓，扭矩按M8规格22N·m、M12规格60N·m执行。
- 导套压入：导套压入时须采用专用压装工装，严禁直接敲击，压入速度控制在5mm/s以下，防止刮伤内壁。
- 同心度校正：将活塞杆穿过导套，手动推拉应无卡滞感，若中途有阻滞点，说明同轴度超差，需重新调整导柱位置。
- 润滑初注：安装完成后，立即注入锂基润滑脂，注脂量约为导套容腔的1/3，不可填满。
- 空载跑合：以低速空载往复运行30分钟，检查温升——正常情况下温升应小于15℃，若超过25℃立即停机排查。
三、这些细节，老师傅才看得到
导轨安装中最容易被忽略的是防尘与排屑。导柱导套配合再好，一旦铁屑或粉尘进入，划伤表面后精度即告失效。建议在导套两端加装刮尘环，且每两周检查一次密封唇口是否老化变形。
另一个常见误区是润滑脂选型。液压设备周边温度高，普通锂基脂易流失，应选用滴点≥180℃的高温润滑脂；而洁净车间设备则需用食品级润滑脂。记住，直线轴承与导柱导套的润滑方式不同——直线轴承适合稀油润滑，导柱导套则适合脂润滑，混用会导致润滑膜破坏。
常见问题：设备运行半年后导轨出现“爬行”现象怎么办？先用千分表测导柱直线度，若直线度≤0.02mm，则问题多半出在导套磨损或润滑脂干涸，更换导套并彻底清洗导轨后重新注脂即可。

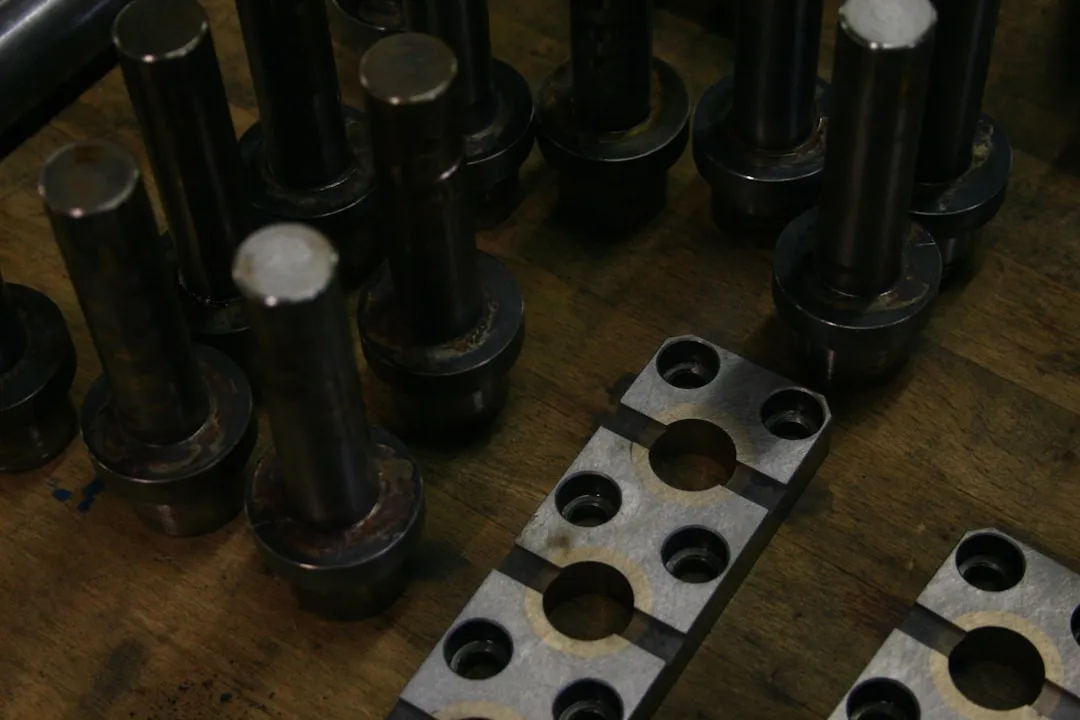

四、选型清单：给采购的五个硬指标
- 导柱表面硬度≥HRC58，镀铬层厚度0.02～0.03mm，粗糙度Ra≤0.2μm
- 导套材质推荐锡青铜（QSn6.5-0.1）或含油轴承钢，硬度与导柱形成硬度差（导套稍软）
- 直线轴承的轴向游隙须≤0.005mm，径向跳动≤0.008mm
- 活塞杆连接法兰的垂直度≤0.01mm，否则会产生侧向力
- 工作温度范围：普通钢制导柱-20℃～80℃，超过此范围需考虑热补偿结构
导轨系统的寿命不是由某个单一部件决定的，而是由配合精度、润滑状态、防尘效果三者共同作用。靖江市双明机械部件厂在生产活塞杆、导柱导套及直线轴承配套产品时，始终将配合公差作为出厂必检项，每批次抽检5%做全尺寸测量，确保客户安装时无需二次修配。选型有疑问时，不妨把工况参数（负载、速度、温度、频率）发给厂家，让数据说话，比经验更可靠。
