活塞杆精密加工工艺对设备运动精度的影响分析

在精密设备维护现场，我们常遇到这样的现象：一台刚完成大修的注塑机，试模时模板平行度误差达到0.08mm，而设备出厂标准是0.02mm以内。操作工反复调整锁模力，问题依旧。拆解后发现，问题根源不在模板本身，而在于那根看似完好的活塞杆——它的圆柱度已经超差0.015mm。这种“隐性失效”最令人头疼，因为肉眼看不出来，却实实在在拉低了整台设备的运动精度。

活塞杆精度如何“传染”给整个传动链

活塞杆在液压系统中承担着将液压能转化为机械能的核心任务，它的直线度、圆柱度、表面粗糙度会直接映射到与之配合的导轨、导柱、导套以及直线轴承上。举个具体例子：当活塞杆直线度误差超过0.02mm/m时，它推动工作台沿导轨运动时，会产生一个周期性径向分力，这个分力会迫使导轨的滑块产生微小的弹性变形，最终表现为工作台定位精度漂移。更麻烦的是，这种误差会随着运动次数的增加而累积——导轨磨损加剧、导套内壁出现偏磨、直线轴承的滚珠受力不均，整个导向系统提前进入“亚健康”状态。

我们厂在给某汽车零部件厂商配套加工一批直径为Φ50mm的活塞杆时，就遇到过类似案例。客户反馈设备运行三个月后，导套出现明显划伤，拆检发现活塞杆表面粗糙度虽然达到Ra0.4，但波纹度超标——波纹的波峰波谷落差达到0.008mm，这个数值在静态检测时很容易被忽略，但在高速往复运动中，波纹会在导套内壁形成“刮削”效应，就像用砂纸反复摩擦一样。最终我们改用**镜面滚压工艺**替代传统精磨，将波纹度控制在0.003mm以内，问题才彻底解决。

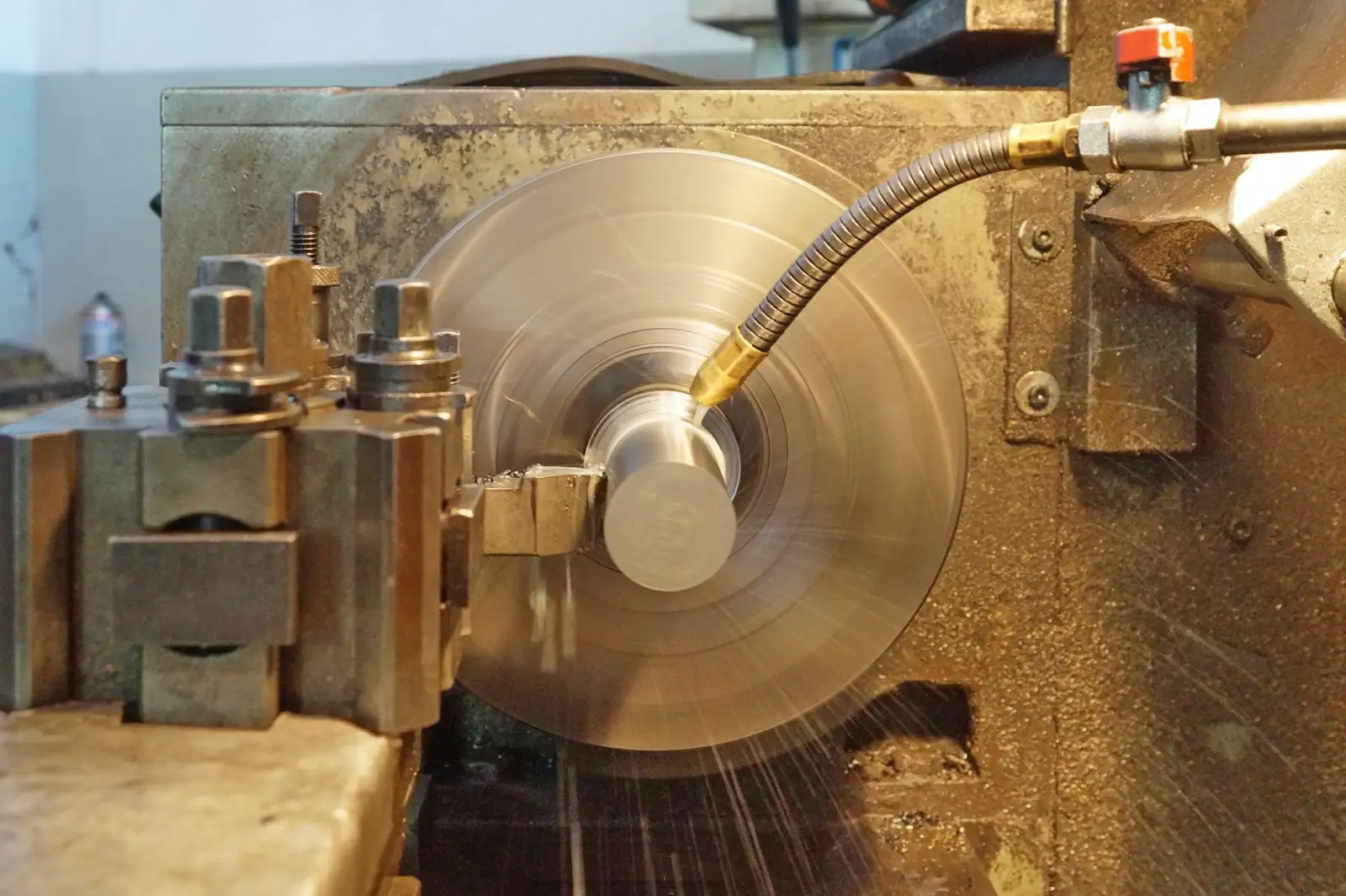

精密加工工艺的三道关键闸门

要保证活塞杆不拖累导轨和直线轴承，加工环节必须卡住三个核心指标。首先是外圆磨削的磨削热控制——磨削区温度一旦超过200℃，工件表面会产生二次淬火层，导致表面硬度不均，后续使用时这些硬点会加速导套的磨损。我们采用多工步缓进给磨削，每次切深控制在0.005mm以内，配合大量切削液冲刷，把磨削热控制在120℃以下。

其次是直线度的“随动支撑”策略。细长活塞杆在磨削时最容易发生让刀变形，我们使用中心架加跟刀架的组合方式，且跟刀架的支撑力要实时微调——支撑力过大会顶弯工件，过小则无法抑制振动。我们做过对比实验：同样一根Φ40mm、长度800mm的活塞杆，普通磨削直线度只能做到0.03mm，而采用随动支撑后可以稳定在0.008mm以内。

第三道闸门是表面微观纹理的控制。很多厂家只关注Ra值，却忽略了表面支承率（tp值）。我们通过调整砂轮粒度与修整参数，让活塞杆表面的微观波峰呈圆滑状而非尖锐状，这样配合直线轴承时，油膜不易被刺破，润滑状态更稳定。实测数据显示，tp值从50%提升到70%后，配合同轴度误差≤0.02mm的导柱，直线轴承的寿命延长了约40%。

不同工艺路线的精度代价对比

• 传统方案：粗车→调质→精车→普通外圆磨。直线度可达0.05mm/m，表面粗糙度Ra0.8，但波纹度难以控制，适合低速重载工况。
• 进阶方案：粗车→调质→精车→数控外圆磨→精细研磨。直线度可达0.015mm/m，Ra0.2，但效率低，单件加工时间增加约35%。
• 高端方案：粗车→调质→精车→数控外圆磨→滚压/超精磨。直线度≤0.008mm/m，Ra0.05，且表面获得压应力层，疲劳寿命提升显著。这是目前伺服压机、精密注塑机导向系统的首选。

选择哪种方案，取决于设备对运动精度的真实需求。如果是普通工程机械，活塞杆精度过剩毫无意义；但如果是用于高精度冲压或精密模具开合的设备，活塞杆的微小误差都会被导轨和导套放大，最终体现在产品尺寸波动上。我们靖江市双明机械部件厂在为客户定制方案时，会要求对方提供实际工况载荷谱和目标定位精度值，而不是简单套用标准件。毕竟，一根活塞杆的精度，决定了整台设备能否跑出设计时的性能曲线。
